表面実装型 電圧制御 水晶発振器

Multi TYPE

  • Excelダウンロード
  • PDFダウンロード

MPV-600, MPV-600 series

SMD VOLTAGE CONTROLLED CRYSTAL OSCILLATORS

  • 電圧制御 水晶発振器 MPV-500

特長

  • 周波数範囲：1.000MHz～800.000MHz　（ PLL-Multi ）
  • 形状寸法 ：7.0×5.0×1.8(mm)
  • 電源電圧 ： 3.3V
  • 出力レベル： LV-PECL、LVDS
  • 鉛フリー、RoHS対応

用途

  • 光通信機器、デジタル映像機器、基地局
  • 無線装置機器、SONET、SDH、GbEthernet、等

一般仕様 ［特性］

特性項目／Parameters 記号
Symbol		 条件／Conditions 仕様／Specifications
型名
Type		     MPV-6**** MLV-6****
電源電圧
Power supply voltage		 VDD DC 3.3V
周波数範囲
Frequency range		     1～800.000MHz 1～800.000MHz
動作温度範囲
Operating temp.range		 TOPR   -10 ℃ ～ +70 ℃ / -40℃ ～ +85℃
負荷
Load		 RL   50Ω
Connected to VDD-2V		 100Ω
波形対称性
Symmetry		 SYM 1/2 Output Swing 45% ～ 55%
立上り／立下り時間
Rise, Fall time		 tr／tf 20% ～ 80%
Output Swing		 1.5 ns / 1.5 ns max. 1.0 ns / 1.0 ns max.
出力電圧
Output voltage		 VOL
VOH		   VCC -1.620V max.
VCC -1.025V min.		 1.10V typ.
1.40V typ.
消費電流
Current consumption		 IDD #1 Open 70mA max. 80mA max.
入力電圧
Input Voltage		 VIH
VIL		 Output Enabled
Output Disabled		 70% VDD min.
30% VDD max.
スタートアップ時間
Start-up time		 tsu   10 ms max.
制御電圧
Control Voltage		 Vc   1.65V ± 1.5V
絶対周波数可変範囲
Absolute pull range		 APR   ±50 ppm min.
直線性
Lineality		     ±10% max.　
位相ジッター
Phase Jitter		     0.3ps typ. （ Integrated 12KHz to 20MHz ）

※上記仕様詳細については営業窓口にお問合せ下さい。

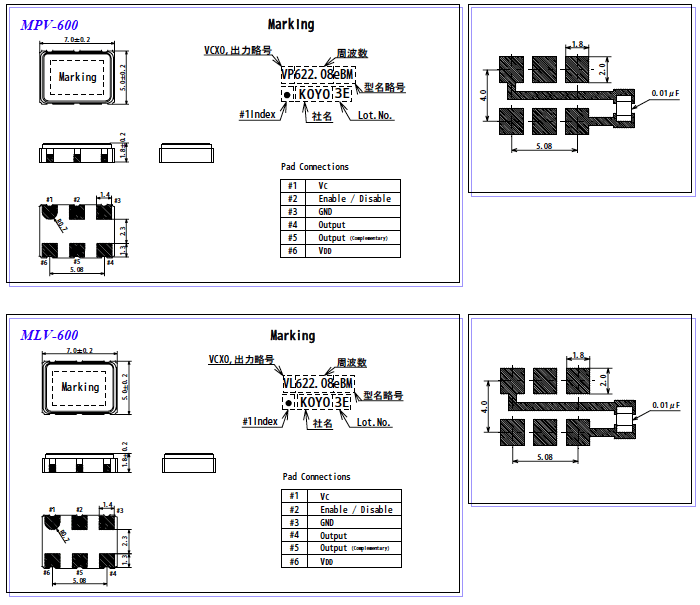

外形寸法［mm］

ランドパターン参考［mm］

電圧制御 水晶発振器 MPV 外形寸法
