MPV-600 series

表面実装型電源電圧水晶発振器

SMD VOLTAGE CONTROLLED CRYSTAL OSCILLATORS

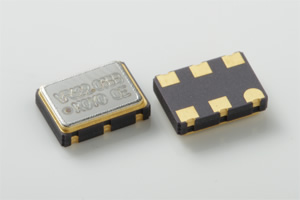

MPV-600

特長、用途

  • 周波数範囲:1.000MHz~800.000MHz ( Multi )
  • 形状寸法:7.0×5.0×1.8 (mm)
  • 電源電圧:3.3V
  • 出力レベル:PECL
  • 鉛フリー、RoHS対応
  • 光通信機器、デジタル機器、等

仕様・特性

特性項目/Parameters 記号
Symbol
条件/Conditions 仕様/Specifications
型名
Type
  トライステート付き
Tri-state available
MPV-638
電源電圧
Power supply voltage
VCC DC 3.3 V ±5 %
周波数範囲
Frequency range
    1.000MHz~800.000MHz
動作温度範囲
Operating temp.range
TOPR   -10 ℃ ~ +70 ℃ / -40℃ ~ +85℃
周波数安定度
Frequency stability
ΔF/F0 全条件
All conditions
±25ppm、±50 ppm
負荷
Load
RL Termination
Connected to VCC-2V
50Ω
波形対称性
Symmetry
SYM 1/2 Output Swing 45% ~ 55%
立上り/立下り時間
Rise, fall time
tr/tf 20% ~ 80%
Output Swing
1.0 ns max.
出力電圧
Output voltage
VOL
VOH
  VCC-1.620V max.
VCC-1.025V min.
入力電圧
Input Voltage
VIH
VIL
  70% VCC min.
30% VCC max.
消費電流
Current consumption
ICC   70mA max.
制御電圧
Control Voltage
VC   1.65V±1.5V
絶対周波数可変範囲
Absolute pull range
APR   ±50 ppm min.
直線性
Lineality
    ±10% max.
位相ジッター
Phase Jitter
    3.0ps typ. ( Integrated 12KHz to 20MHz )
スタートアップ時間
Start-up time
tsu   10 ms max.

※上記の仕様以外も打ち合わせにより対応致します。

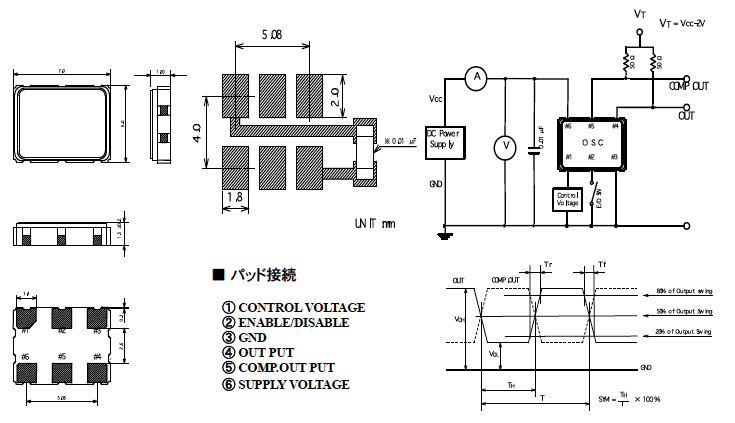

形状寸法[unit: mm]

MPV-600
