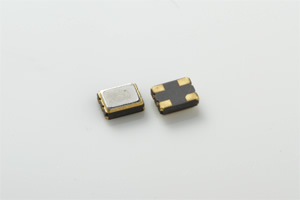

C-MOS出力水晶発振器
KCO-300 series NEW
表面実装型クロック用水晶発振器
SMD CRYSTAL CLOCK OSCILLATORS
特長、用途
- 周波数範囲：100.000MHz、106.250MHz、125.000MHz
- 形状寸法：3.2×2.5×1.0 （mm）
- 電源電圧：3.3V
- 出力レベル：CMOS
- 鉛フリー、RoHS対応
- PC周辺機器、通信機器、映像機器、FA機器、等
仕様・特性
| 特性項目／Parameters | 記号 Symbol |
条件／Conditions | 仕様／Specifications |
| 型名 Type |
トライステート付き Tri-state available |
KCO-338BR | |
|---|---|---|---|
| 電源電圧 Power supply voltage |
VDD | DC | 3.3 V ±10 % |
| 周波数範囲 Frequency range |
100.000MHz、106.250MHz、125.000MHz | ||
| 動作温度範囲 Operating temp.range |
TOPR | -40℃ ～ +85℃ | |
| 周波数安定度 Frequency stability |
ΔF／F0 | 全条件 All conditions |
±50ppm |
| 負荷 Load |
CL | Load | 15 pF max. |
| 波形対称性 Symmetry |
SYM | 50 % VDD | 45% ～ 55% |
| 立上り／立下り時間 Rise, fall time |
tr／tf | 10 % VDD～90 % VDD | 10 ns max. |
| 出力電圧 Output voltage |
VOL VOH |
10% VDD max. 90% VDD min. |
|
| 消費電流 Current consumption |
IDD | #1 Open | 30mA max. |
| 入力電圧 Input Voltage |
VIH VIL |
0utput Enabled Output Disabled |
0.7VDD min. 0.3VDD max. |
| スタートアップ時間 Start-up time |
tsu | 10 ms max. |
※上記の仕様以外も打ち合わせにより対応致します。
形状寸法［unit: mm］
